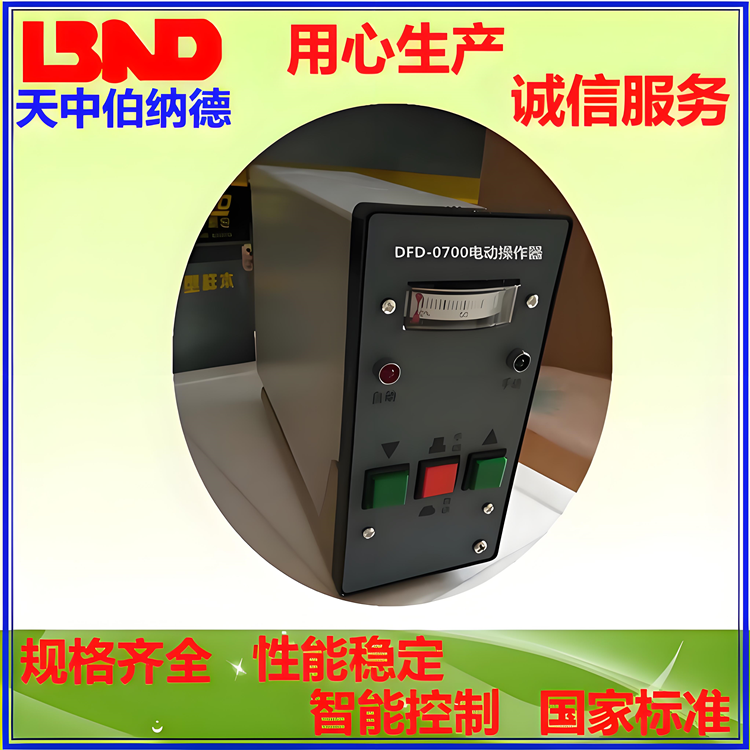

DFD-07/0900型电动操作器
2018-03-29
一、用途DFD-0900/0700型电动操作器，是DDZ型电动单元组合仪表中的一个辅助单元。适用于由DDZ-II、III型变送单元，调节单元与电动执行器所组成的各种自动调节系统。电动操作器可以实现自动调节系统“自动”——“手动”
无扰切换和手动的远方操作，在操作器面格上有“手动”、“自动”以及限位状态的LED显示，双线电流表分别指示出调节器的输出电流和执行器的位置反馈电流。
二、主要技术指标：
1、电源电压：单相电压220V，频率50Hz
2、开关触头容量：主回路：500V，15A
信号回路：110V，0.1A
3、跟踪电压：1～5V DC， 跟踪电阻250
4、工作条件：A、环境温度0～45℃
B、相对湿度≤85%
C、工作振动频率≤25 Hz 振幅﹤0.1mm（双振幅）
D、仪表重量：约3公斤
5、外型尺寸（长*宽*高）295×80×160（mm）
6、开孔尺寸：75×153 (mm)
7、DFD-0700电动操作器比DFD-0900电动操作器更具有电子限位功能。
注：DFD-09，DFD-07其工作原理，接线，分别与DFD-0900，DFD-0700相同，只是联络信号由4～20mA DC改为0～10mA DC，其相应的电阻R18,R19,R1等有些变化，指示表示改为0～10mA DC
